Lametraadi vertikaalse kerimismasina peamised tehnilised parameetrid |
|||
|
Toote mudel |
SQ{0}}L |
SQ{0}}L |
SQ{0}}L |
|
Mähise läbimõõt |
Väiksem või võrdne400 |
Väiksem või võrdne600 |
Väiksem või võrdne800 |
|
Kaabli laius |
Väiksem või võrdne400 |
Väiksem või võrdne600 |
Väiksem või võrdne800 |
|
Kaabli paigutuse täpsus |
0.01 |
0.01 |
0.01 |
|
Spindli kiirus |
1-100rpm |
1-60rpm |
1-50rpm |
|
Spindli keskkõrgus |
300 mm |
350 mm |
500 mm |
|
Kohaldatav traadi läbimõõt |
Ümmargune traat: 2-20mm Lame traat:Väiksem või võrdne10X15 |
Ümmargune traat: 2-20mm Lame traat:Väiksem või võrdne10X25 |
Ümmargune traat: 2-30mm Lame traat:Väiksem või võrdne15X40 |
|
Kaabli mootor |
Servo 1,5KW |
Servo 2,2KW |
Servo 3,7KW |
|
Spindli mootor |
sagedusmuundur 2,2KW 1*20 |
sagedusmuundur 3,7KW 1*30 |
sagedusmuundur 4,7KW 1*40 |
|
Toitepinge |
220VAC 50HZ |
380VAC 50HZ |
380VAC 50HZ |
|
Masina võimsus |
3,7 kW |
6,5 kW |
7,8 kW |
|
Sobiv pinge |
Magnettakistusega mehaaniline pinguti |
Magnettakistusega mehaaniline pinguti |
Servo täppispinguti |
|
Mõõtmed |
1900 mm (P) * 900 mm (L) * 2250 mm (K) |
2100 mm (P) * 1000 mm (L) * 2250 mm (K) |
2200 mm (P) * 1100 mm (L) * 2300 mm (K) |
|
Seadmete kaal |
640 kg |
760 kg |
980 kg |
Shuangqingi lameda traadi vertikaalne kerimismasin on masin, mis suudab teha spiraalseid mähiseid, muutes lamejuhtme pika külje spiraali teljega risti. Siin on teavet lameda traadi vertikaalse mähismasina kohta:
Tööpõhimõte
Tavaliselt annab mootor voolu, et juhtida vastavaid osi, et need pöörleksid või liiguksid, et saavutada tasapinnalise traadi mähis. Näiteks mõned vertikaalsed kerimismasinad kasutavad mootorit ketas- ja soonratta mehhanismi käitamiseks, et panna pöörlev laud vahelduvalt liikuma, et saavutada mitme kogumisrulli vahetöö; samal ajal kasutatakse servomootorit kruvi keeramiseks, nii et keermehülss liigub üles ja alla, ajendades seeläbi lamedat traati kerimise ajal ühtlaselt üles-alla liikuma, vältides korduvat samas asendis kerimist.
Struktuur
Söötmisseade:
Vastutab lameda traadi mähisasendisse viimise eest. Näiteks kasutavad mõned etteandeseadmed silindrit, et juhtida kinnitusplaati, mis kinnitab tasapinnalise traadi ja juhib fikseeritud plokki, et liikuda libiseval rajal läbi servomootori, et realiseerida tasapinnalise traadi etteandmine.
Juhtseade:
Lame traat on juhitud tagamaks, et see siseneb täpselt mähisalasse. Mõnel täiustatud juhtseadmel on ka võrgumäärimisfunktsioon, mis vähendab lameda traadi hõõrdumist töötlemise ajal.
Painutusseade:
Lame traat on painutatud vastavalt projekteerimisnõuetele, et moodustada spiraalse mähise kuju. Painutusseade sisaldab tavaliselt pöörlevat plokki, pöörlevat lauda, vormimismehhanismi ja muid komponente. Mõned vormimismehhanismid takistavad lameda traadi sisenurga deformeerumist painutamisel kolvivarraste, alumiste survekatete, äärikuhülsside ja muude komponentide koostöös.
Kerimisseade:
See on vertikaalse kerimismasina põhikomponent, mida kasutatakse lameda traadi kerimiseks kindla kuju ja suurusega rullideks. Mähisseadme struktuur ja jõudlus mõjutavad otseselt mähise kvaliteeti ja tõhusust.
Toote üksikasjad

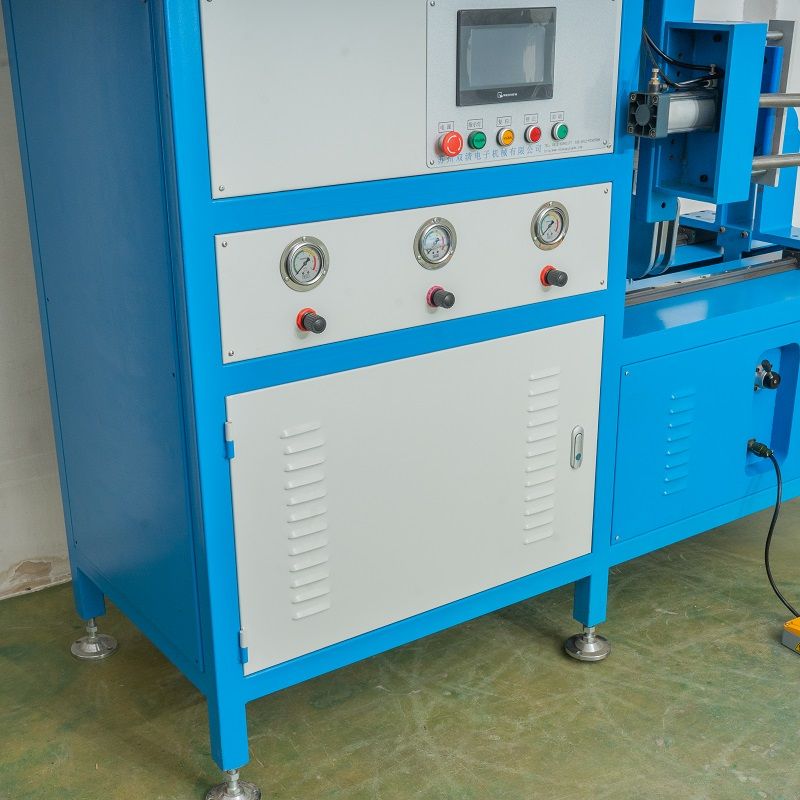

Juhtseade
PLC200 kontrollerit kasutatakse kogu vertikaalse kerimismasina töö juhtimiseks, sealhulgas selliste parameetrite seadistamiseks ja reguleerimiseks nagu iga komponendi toimingute järjestus, kiirus ja asend.
Kasutusalad
Seda kasutatakse laialdaselt uues energias, fotogalvaanilise energia salvestamises, raudteetranspordis, elektroonikaseadmetes, autotööstuses, kodumasinates ja muudes valdkondades. Näiteks uute energiasõidukite mootorites, trafodes ja muudes komponentides on induktiivpoolide kerimiseks vaja lamejuhtmeid vertikaalse mähisega.
Eelised
Kõrge mähise täpsus:
Lameda traadi mähise asendit ja nurka saab täpselt reguleerida, et tagada mähise mõõtmete täpsus ja elektriline jõudlus.
Kõrge tootmise efektiivsus:
Kõrge automatiseerituse tase võib realiseerida pideva ja kiire mähise töö, parandades oluliselt tootmise efektiivsust.
Lameda traadi vertikaalse kerimismasinal on lai valik rakendusi:
See võib kerida erineva kuju ja suurusega lamedaid pooli, et rahuldada erinevate toodete vajadusi.
Lihtne kasutada:
Juhtimisliides on lihtne ja arusaadav ning operaatorid saavad alustada tööd pärast lihtsat koolitust.
KKK
K: Kas olete tootja või kaubandusettevõte?
V: Oleme tootja, allikatootja.
K: Kas saate selle meie jaoks kujundada?
V: Seadmeid saab kohandada vastavalt teie vajadustele ja tootenõuetele.
K: Kui meil on muid tootenõudeid, mida teie leht ei sisalda, kas saate aidata neid täita?
V: Seadmeid saab kohandada vastavalt kliendi vajadustele.
K: Mis määrab kerimismasina mähise täpsuse?
V: Mähise täpsus sõltub peamiselt seadme mehaanilise struktuuri täpsusest. Näiteks mõjutab traadi paigutuse mehhanismi täpsus traadi paigutuse korrasolekut. Samas on kriitiline ka juhtimissüsteemi täpsus. Täiustatud juhtimissüsteemid suudavad täpselt juhtida mootori pöörlemisnurka ja kiirust, et tagada mähise täpsus.
